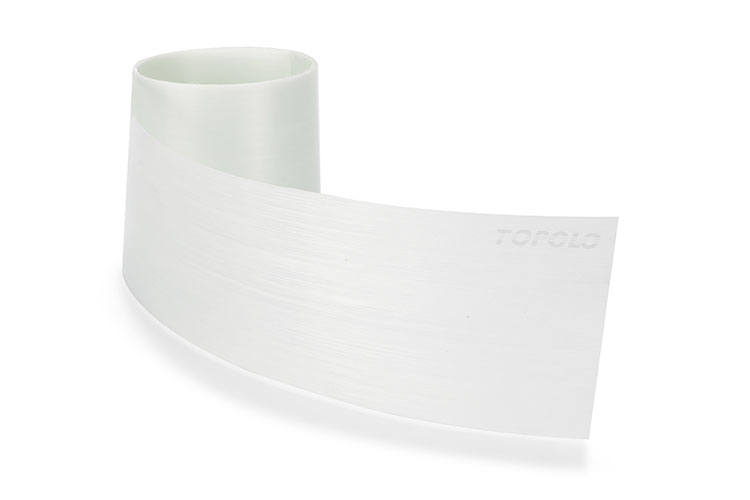

Polyethylen (PE)-Harz Das thermoplastische UD-Band aus Glasfaser ist ein fortschrittlicher thermoplastischer Verbundwerkstoff, der PE-Harz mit unidirektionalen (UD) vorimprägnierten Glasfasern kombiniert. Diese Bänder wurden speziell entwickelt, um die mechanischen Eigenschaften von thermoplastischen Verbundrohren (wie RTP – Reinforced Thermoplastic Pipe und TCP – Thermoplastic Composite Pipe) für Anwendungen wie Öl und Gas, Wassertransport und industrielle Fluid-Handling-Systeme zu verbessern. Im Vergleich zu herkömmlichen Stahl- oder Betonrohren sind RTP und TCP, die mit PE-Thermoplast-UD-Bändern verstärkt sind, kostengünstiger, da sie leichter, kostengünstiger in der Installation und langlebiger sind.
- Harz: Thermoplastisches Polyethylen.
- Verstärkungsfaser: Endlosglasfaser.
- Fasergehalt: 55-65% oder kundenspezifisch.
- Arbeitstemperatur: -50°C-120°C.
- Breite: 10-1200mm.
- Länge: 1000-6000m/Rolle.
- Rollendurchmesser: ≤1,6 m.
Beschreibung
Schematische Darstellung eines unidirektionalen thermoplastischen Bandes
Produktmerkmale
- Langlebigkeit und Korrosionsbeständigkeit.
- Leicht und leistungsstark.
- Hohe und niedrige Temperaturbeständigkeit.
- Wiederverwertbar.
RTP- und TCP-Pipes
RTP- und TCP-Rohre sind beides innovative Werkstoffe in der modernen Rohrtechnik. Es handelt sich um Verbundrohre aus thermoplastischen Harzen und Verstärkungsmaterialien. Ihr Design beruht auf einer mehrschichtigen Struktur, jede Schicht hat eine spezifische Funktion, um die Zuverlässigkeit und Leistung des Rohrs in verschiedenen Umgebungen zu gewährleisten.
Anwendung von UD-Band in RTP/TCP-Rohren
Das extrudierte Auskleidungsrohr wird wiederholt spiralförmig mit einem verstärkten unidirektionalen Band gewickelt, um die erforderliche Verstärkungsschicht zu bilden, und dann extrudiert und mit einer äußeren Mantelschicht beschichtet. Da das unidirektionale Band sehr dünn ist, muss es wiederholt in vielen Schichten aufgewickelt werden, in der Regel 4-10 oder mehr Schichten, und während des Aufwickelns sind Erwärmung und Druckbeaufschlagung erforderlich.
Technische Daten
| Grad | Ballaststoffgehalt(%) | Dichte (g/cm³) | Dicke (mm) | Zugfestigkeit (Mpa) | Zugmodul (Gpa) | Bruchdehnung(%) |
|---|---|---|---|---|---|---|
| GE55 | 55 | 1.52 | 0.25-0.4 | 700 | 24 | 4.8 |
| GE6O | 60 | 1.56 | 0.25-0.4 | 830 | 27 | 4.6 |
| GE65 | 65 | 1.63 | 0.25-0.4 | 980 | 30 | 4.5 |
